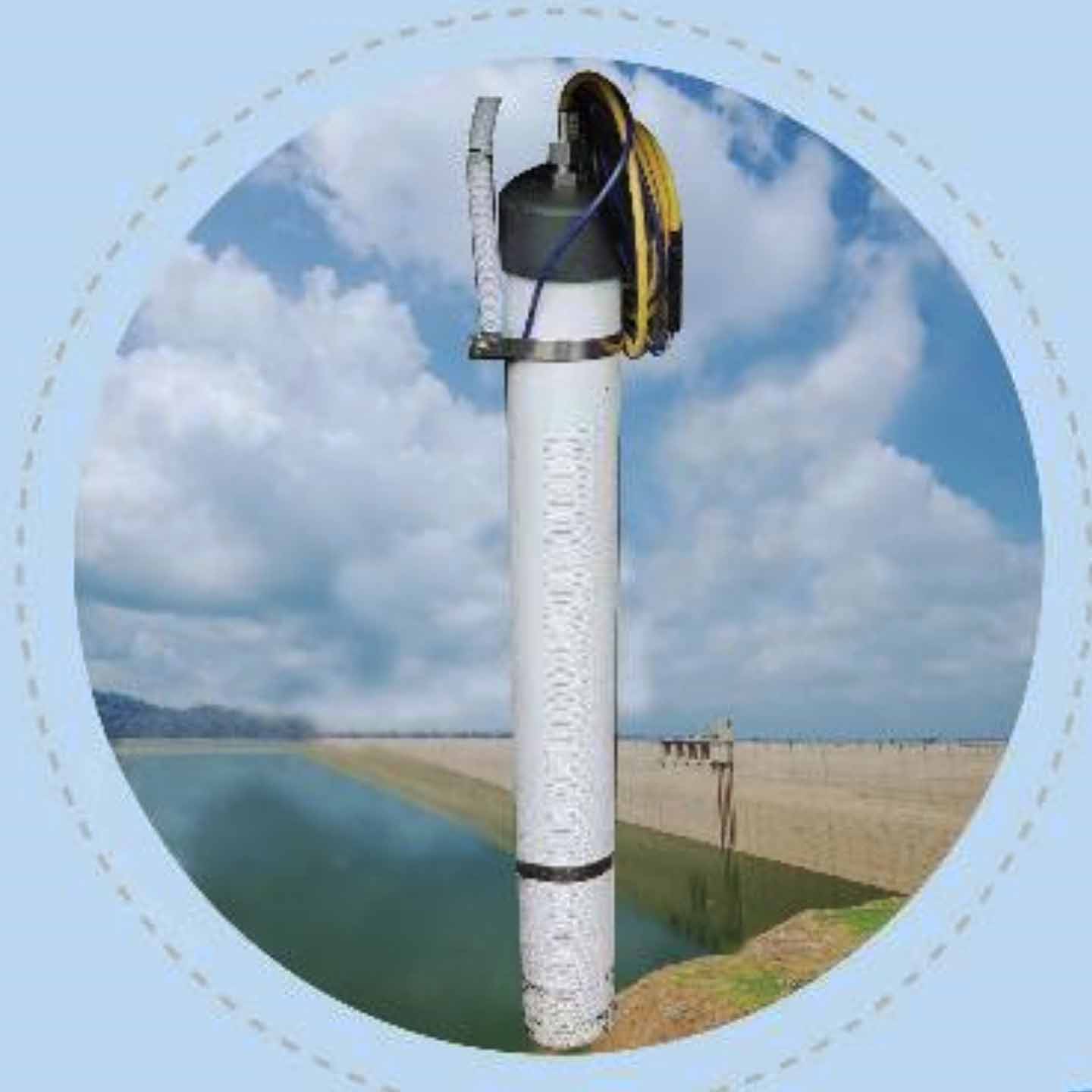

磁致伸缩液位传感器主要由测杆、电子仓和套在测杆上的非接触磁浮球组成。测杆内装有磁致伸缩线(波导丝)，测杆由不导磁的不锈钢管制成。测量时电子仓发出起始脉冲，起始脉冲在波导丝中传输，产生沿波导丝方向的旋转磁场，当这个磁场与浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被电子拾能机构所感知并转换成相应的电流脉冲，测量电路计算出两个脉冲之间的时间差，即可精确地测出被测液位值。

4.4在正常工作范围内温度的变化对传感器测值影响甚小，经试验测得其温度修正系数小于最小读数，实际使用中不需要温度修正。量水堰计具有智能识别功能，输出信号为RS485数字量, 直接显示工程物理量。

5.1检查

量水堰计安装之前应在现场对磁致伸缩液位传感器、浮子等组件进行检查，确保仪器完好才能安装。

5.2槽式安装法

量水堰计应安装在堰板的上游≥100cm处,在堰槽的侧壁做一内凹槽，在底部开一个安装洞，安装洞的直径应大于￠15cm的孔，低于水面深为10cm(尺寸见图2所示)。在安装洞中插入防污管，查看上端盖上的水平泡调整防污管的垂直度，管四周用水泥砂浆固结，防止砂浆进入防污管。在防污管四周填入清洁细碎石，直至将凹槽填满。

5.3仪器组装

将量水堰计防污管固定在安装洞中后,打开磁致伸缩传感器的外包装取出传感器和浮子，将储液筒上端盖旋下，再将磁致伸缩液位传感器测杆上的定位锁紧环卸下，取下浮子，测杆插入储液筒上端盖M18×1.5螺纹孔中旋紧，再将取下的浮子按原方向复位(有CN标记的半球在液面之上)，锁紧环复位(固定在距测杆端头约19mm处即可。最后将装好传感器的储液筒上端盖旋紧。

5.3.1注意事项：

5.3.1.1安装和搬运过程中不可使测杆弯曲，切勿使传感器的电子仓和测杆承受大的冲击。

5.3.1.2止位环取下时记住其在测杆上的位置以便复位时回至原位。

5.3.1.3安装时传感器装入防污管时浮子应放在止位环处，不得由高处向低处自由落下，另外禁止浮子在测杆两头来回快速运动撞击止位环，避免浮子由于撞击而损坏。
